Light through arrayed convex and concave Fresnel lens makes impressive illumination art effect. See more details to visit https://adererror.com/stockist.html#hongdae









For the lens, please feel free to ask ashton@fresnelfactory.com









posted by 댄디킴

최근 다양한 용도의 PIR 제품에 대한 개발 요구가 있었습니다. 보통의 PIR 제품의 경우 사용 용도에 따라서 다양한 감지각도를 갖습니다. 이러한 이유로 PIR 제품에는 렌즈가 필수적으로 필요하게 됩니다.



프레넬팩토리코리아에도 정말 다양한 PIR 제품용 렌즈에 대한 문의가 들어오고 있습니다. 그 중 감지 범위 360도인 PIR 제품용 렌즈의 개발 문의가 있었습니다.



감지범위가 360도가 되어야 하기 때문에 프레넬 패턴이 배열되어 있는 렌즈를 설계하였습니다. 또한 가장 멀리 있는 곳도 감지가 가능하도록 내부 배치를 수정하였으며, 생산 단계에서의 걸림 문제를 해결하기 위해서 미세 패턴 조정도 진행하였습니다.



아래는 설계 단계에서의 모습입니다.



<렌즈, 센서 모델링 및 시뮬레이션>



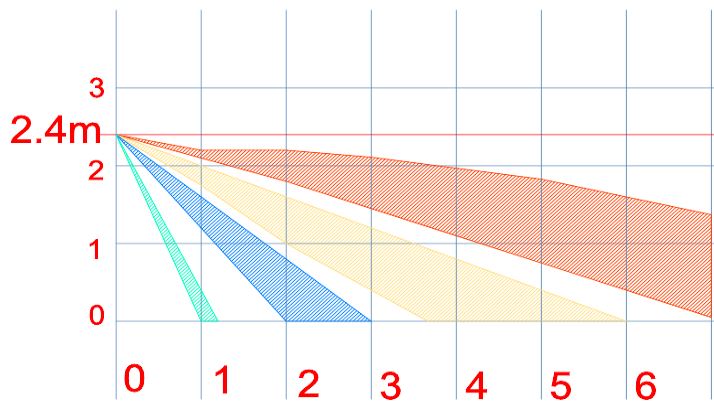

설계 후 시뮬레이션을 통해 개발 조건에 적합한지 확인하였습니다. 또한 감지범위 측정기기를 통해 설계대로 생산되었는지를 확인할 예정입니다.

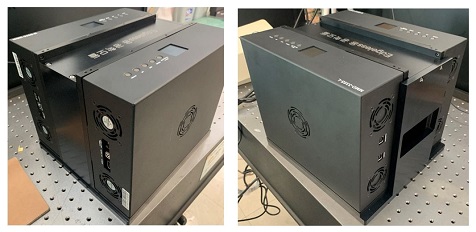

프레넬팩토리코리아는 감지 범위뿐만 아니라 물체의 감지 여부를 판단하는 측정기기를 제작 중입니다. 해당 측정 기기는 현재 제작 중으로 2021년 상반기에 제작 완료될 예정입니다.





--

김명중 / 대표이사

프레넬팩토리 코리아

TEL : 070-7605-2866

MOBILE : 010-5248-4630

mj.kim@fresnelfactory.com



posted by 댄디킴
2021. 2. 18. 11:31 (주)다이프로 광학자료

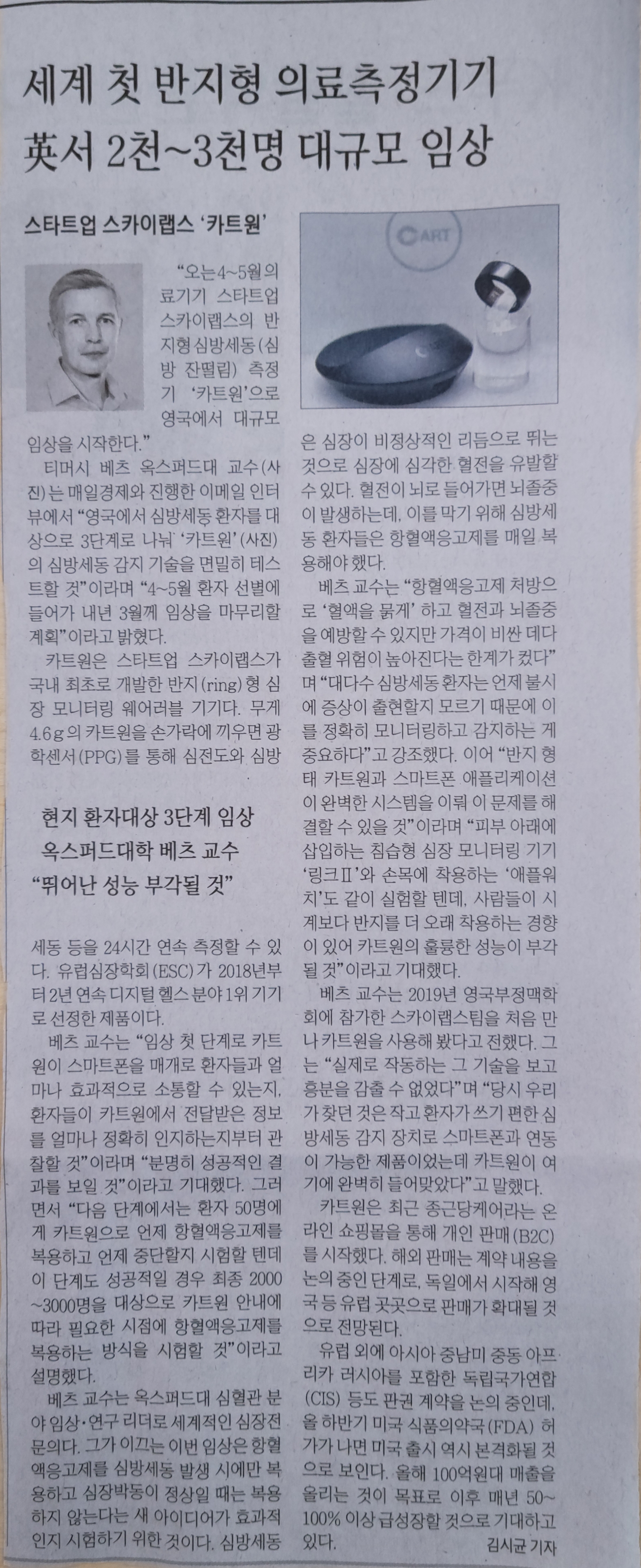

PPG광학 센서를 이용하여 심전도와 심방세동 등을 24시간 연속 측정할 수 있는 스카이 랩스의 카트원이 대규모 임상 테스트에 들어간다는 뉴스를 스크랩하였다.



프레넬팩토리는 근적외선을 이용한 PPG센서용 렌즈를 해외 기업에 요구에 따라 개발하여 현재 양산중에 있다. 프레넬 패턴을 이용하여 기존 렌즈가 2~3mm 정도의 두께인 것에 비해 현격하게 얇은 0.5mm를 구현하고 있다. 이런 두께의 장점으로 24시간 착용해야 하는 wearable 의료측정기기에 사용이 가능하게 되었다.





개발문의 070 7605 0693 / mj.kim@fresnelfactory.com

posted by 댄디킴

최근 Thermopile array 센서에 대한 수요가 늘어나고 있습니다. Thermopile array 센서는 작은 적외선 센서들이 일정하게 배열되어 있고, 각각의 센서의 이미지가 모여서 하나의 이미지를 형성하게 됩니다. 결과 이미지의 정확성을 높이기 위해선 센서 앞에 장착되는 렌즈의 투과율이 높아야 합니다.



보통 적외선 센서에 사용되는 렌즈는 게르마늄 재질을 사용합니다. 하지만 게르마늄은 가격이 비싸고 프레넬 패턴으로 가공하기 어렵기 때문에 부피가 크다는 단점이 있습니다. 또 다른 재질로는 PE재질의 렌즈를 사용할 수 있는데, PE재질이 두꺼워질수록 투과율이 매우 낮아진다는 단점이 있습니다.



프레넬팩토리코리아에서는 이러한 단점을 극복하기 위해 Si wafer 위에 HDPE 프레넬패턴을 입혀 낮은 두께의 HDPE를 유지해 투과율을 높이기 위한 개발을 진행 중에 있습니다.



아래는 프레넬 렌즈 패턴 설계에 대한 자료입니다.

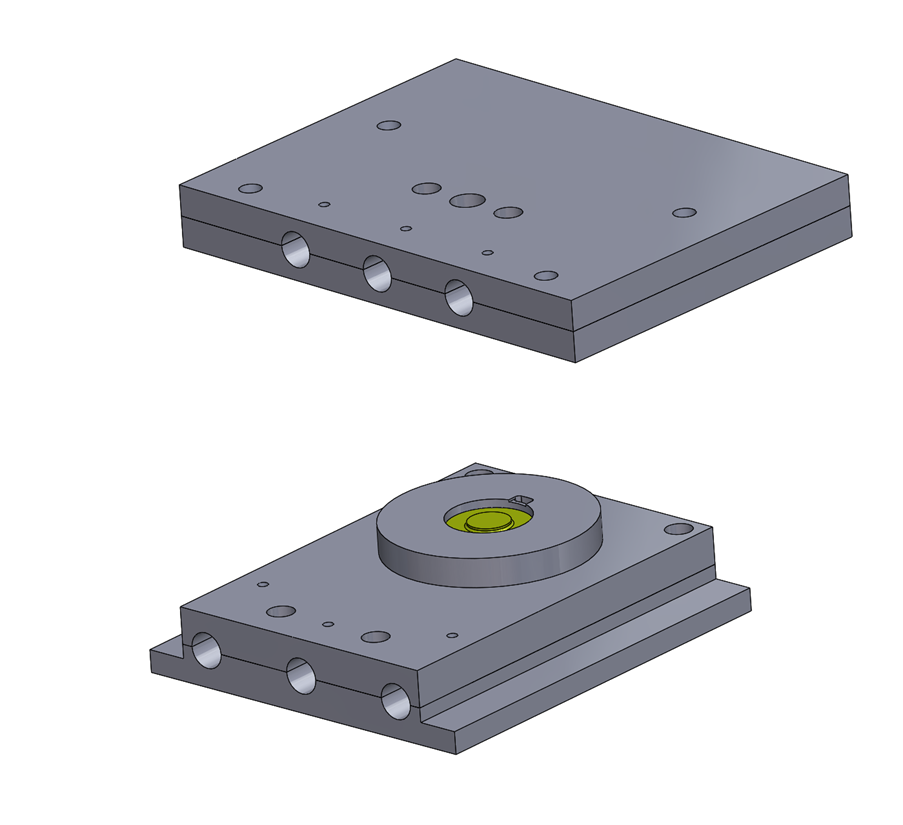

아래는 사출을 위해 설계된 금형에 대한 자료입니다.

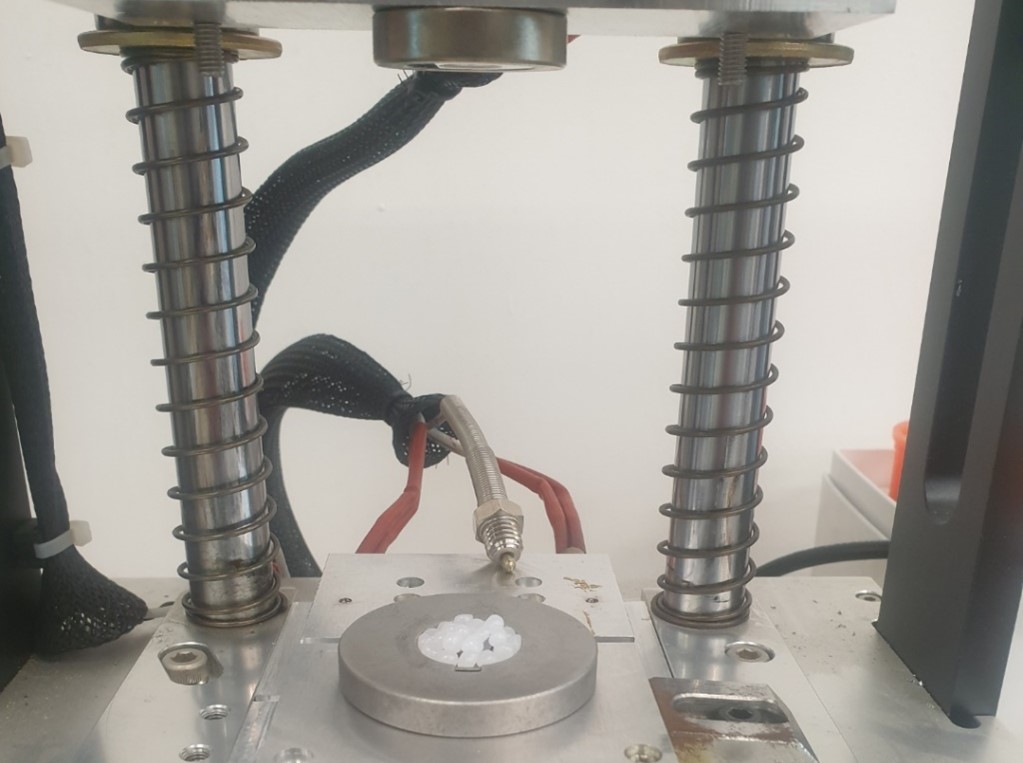

다음은 렌즈 사출 테스트 중인 모습입니다.







위의 개발 건처럼 Si wafer 위에 HDPE를 얇게 도포해 패턴을 만들게 되면 Si wafer의 투과율은 그대로 유지하면서 HDPE의 프레넬 패턴을 통한 렌즈 효과까지 얻을 수 있습니다.



프레넬팩토리코리아는 전문적인 광학회사로 위의 개발 건처럼 설계 단계에서 전문적인 광학 프로그램을 통한 시뮬레이션을 진행하고, 렌즈 제작 시 사용처에 맞는 재질을 선정해 제작하고 있습니다. 또한 제작 완료된 렌즈들은 자체 제작한 측정 장비를 통한 품질 검사까지 진행하고 있습니다.





--

김명중 / 대표이사

프레넬팩토리 코리아

TEL : 070-7605-2866

MOBILE : 010-5248-4630

mj.kim@fresnelfactory.com

posted by 댄디킴
2021. 1. 18. 16:54 (주)다이프로 광학자료

자율주행3 레밸 이상의 구현을 위해서는 기사와 같이 LiDAR센서가 요구된다. 우리회사는 LiDAR센서에 사용되는 TXRX용 렌즈를 모두 개발, 보유하고 있다. 특히 RX 렌즈의 경우 Radar DetectorPD센서 앞에 프레넬 렌즈를 개발하여 양산 납품 중에 있다.

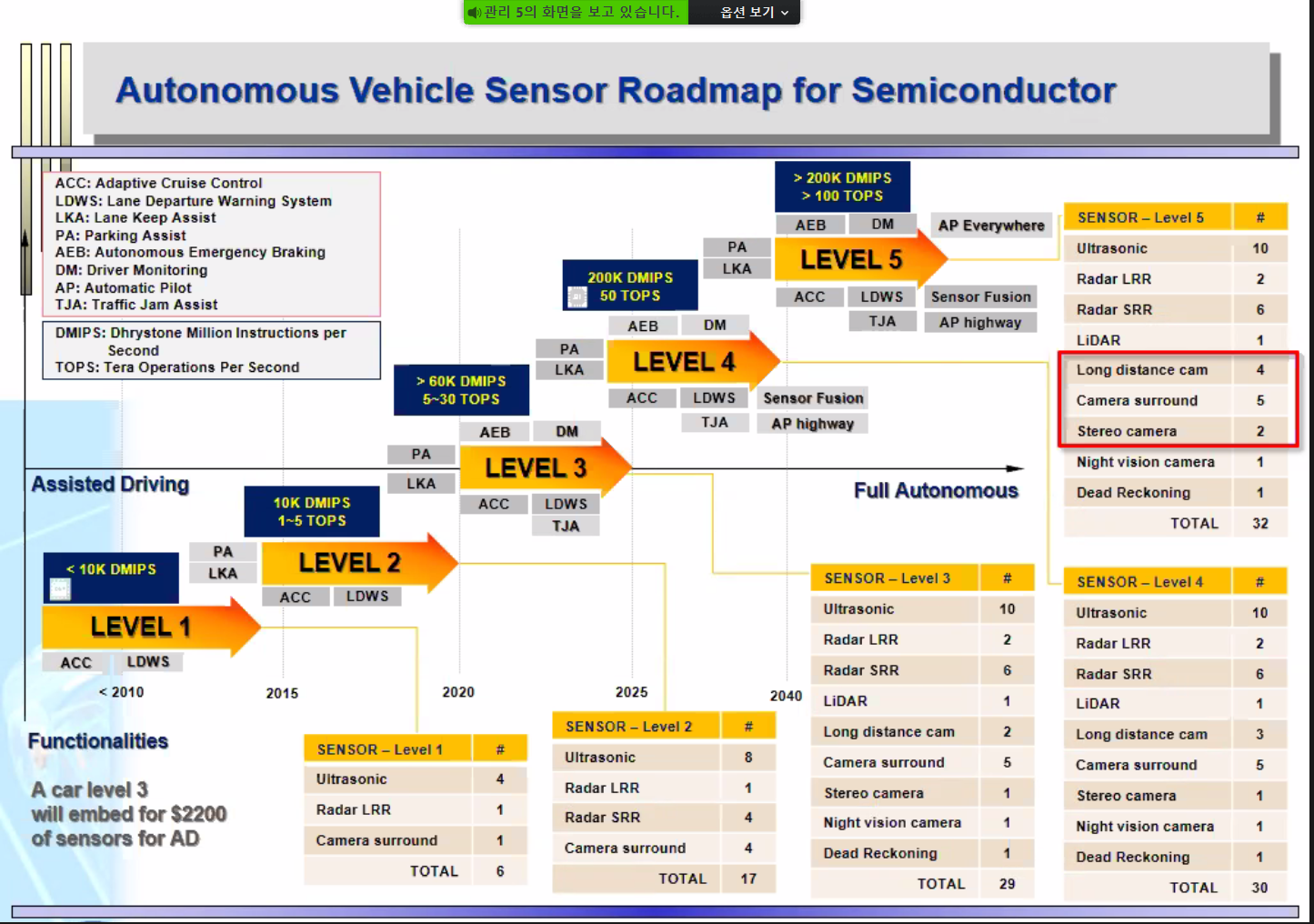

자율주행 단계별 센서 출처  :  자동차부품연구원 연규봉 센터장님 발표자료 중





우리 회사가 가지고 있는 프레넬 기술은 특히 LED 타입의 TX에 매우 적합하다. LED타입의 NIR 근적외선 광원의 경우 배광 범위가 넓고 단일 광원으로 사용되지 않고 array 다배열로 사용되는 경우가 많기 때문이다. 프레넬 렌즈로 라이다 센서용 렌즈를 만드는 경우 기구물의 크기 제약과 형태 제약에서 많이 자유로울 수 있다.



라이다 센서와는 별개로 열화상이미지를 얻을 수 있는 Thermopile array 센서용 하우징 켬 렌즈도 현재 개발을 완료한 상태이다. 현재는 16*1632*32 픽셀용이 있으며, 향후 80*64 픽셀까지 제품을 확대할 예정이다.

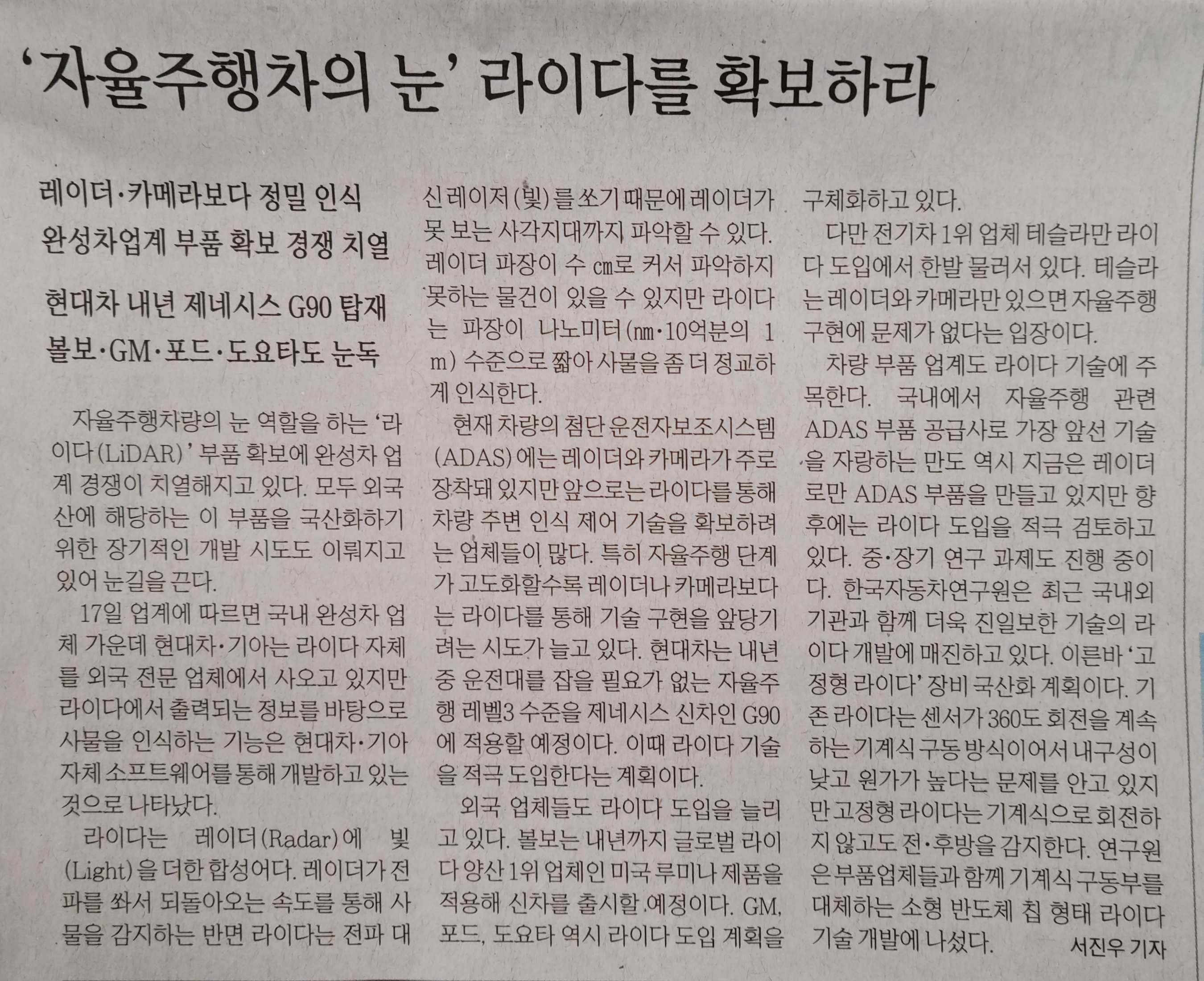

자율 주행차의 눈 라이다를 확보하라





개발문의

김명중 mj.kim@fresnelfactory.com / 010-5248-4630

posted by 댄디킴

프레넬팩토리코리아에서 개발한 렌즈를 이용해 방사형으로 감지되는 동작 감지센서가 아닌 직진 감지되는 PIR 모듈과 렌즈를 소개해 드리겠습니다.



가격에 대한 자세한 정보는 아래 링크를 확인해주세요.

<네이버 지식쇼핑 링크>





최근 코로나 예방차원에서 손 소독기 또는 스탠드 형 소독기의 설치가 많이 증가하고 있습니다.



이런 소독기들은 인체를 인식하여 자동으로 소독액을 분사하는 장치 입니다. 이때 인체를 인식하는 기능을 하는 데 사용되는 것이 photo sensor 혹은 PIR 동작 감지센서입니다. 다른 센서들은 상대적으로 가격이 비싸서 선택이 어렵지만 photo sensor, 특히 PIR방식은 저전력이고 모듈 가격이 저렴하여 많은 분들이 사용하고 있습니다.



대부분의 PIR 동작감지센서는 90~120도 정도의 감지 영역을 갖게 됩니다. 하지만 이와 같은 감지 영역은 소독기의 오작동을 일으킵니다. 아래는 저희 고객 중 한 분의 애로 사항입니다.



기존에는 오토닉스 포토센서를 사용했었는데 동작 감지센서로 변경을 원하는 상황이었습니다. 어린이 키 높이와 어른 키 높이에 맞춰 각각 센서가 1개씩, 총 2개 가 있었습니다. 기존 동작 감지센서용 렌즈들은 원하는 스펙에 맞지 않았기 때문에 프레넬팩토리코리아로 직진 방향으로 동작 감지가 가능한 센서와 렌즈를 문의하셨습니다.



이 문제의 해결을 위해 저희의 "소독기용 DP-PIR8120"을 추천드렸습니다.

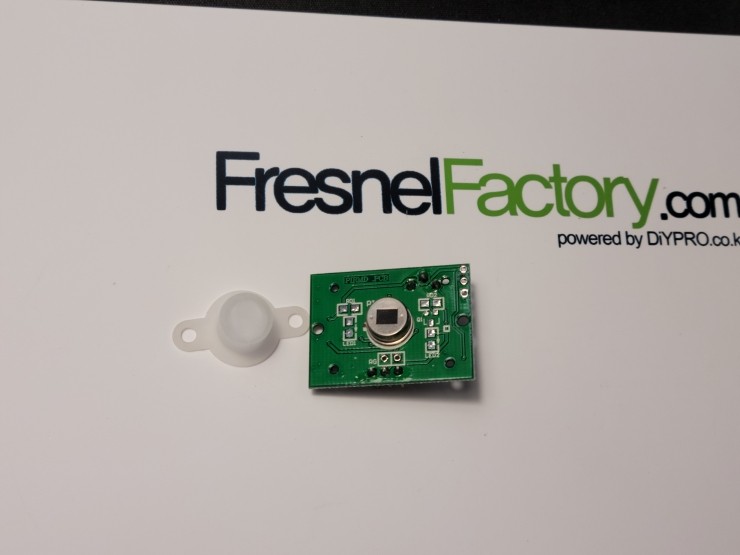

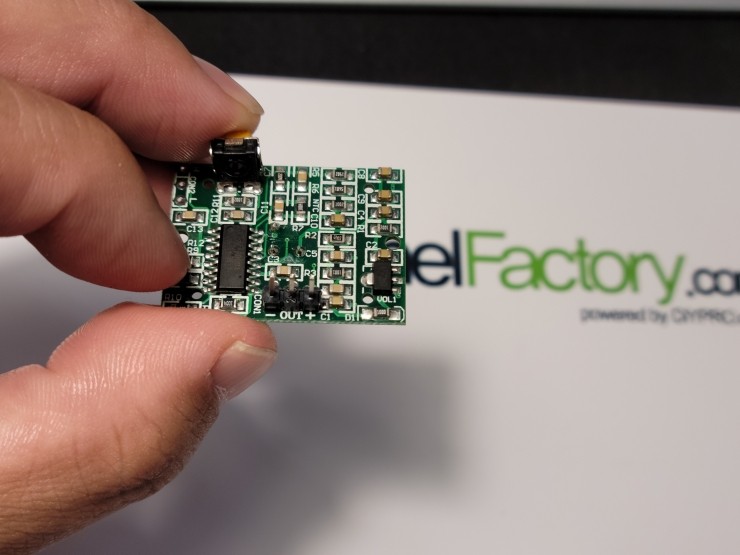

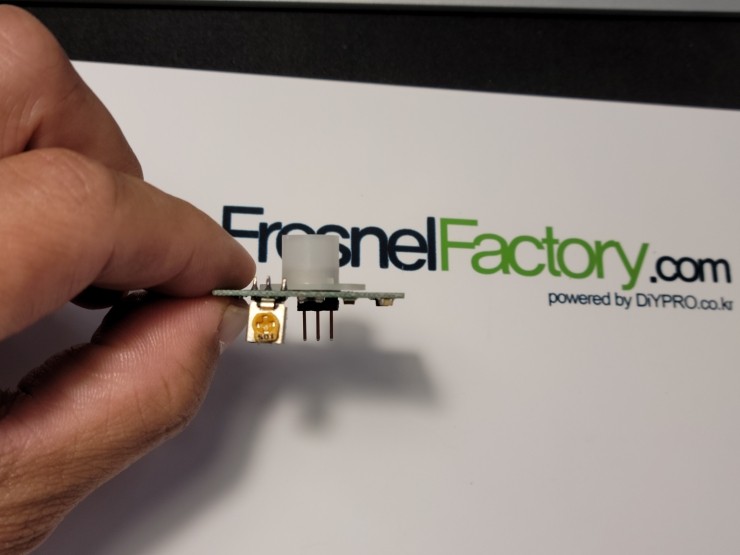

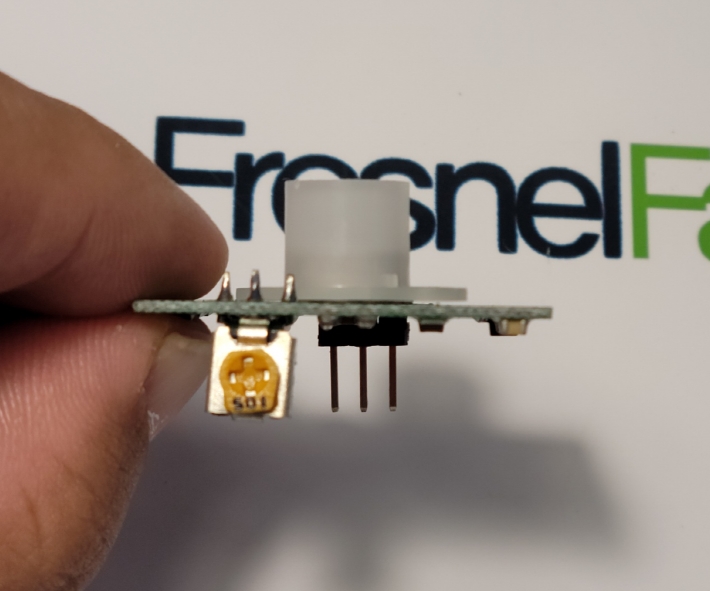

아래 사진과 같이 작은 크기의 제품이며, 감지 시간 조절이 가능합니다. 또한 저항의 탈 부착을 통해 감지 거리 조정도 가능합니다. 기구적인 부분에서도 렌즈가 센서에 흔들림 없이 장착되게 설계되었기 때문에 별도의 기구 수정이 필요 없는 제품입니다.

















문의 사항이 있으신 분은 010-5248-4630, mj.kim@fresnelfactory.com 으로 연락 주시기 바랍니다.

posted by 댄디킴

 최근 디스플레이 관련 개발 의뢰가 증가하고 있습니다. 디스플레이 관련 개발 의뢰의 경우 여러가지의 개발이 있지만, 이번에 진행한 개발의 경우 전반사 거울과 디스플레이 배열을 통한 엣지리스 디스플레이 광학계 설계입니다



일반 적으로 디스플레이 배열을 통해 엣지리스를 구현하기 위해 렌즈 배열을 통해 구현하는 경우가 있습니다. 하지만 이번 개발 의뢰의 경우 전반사 거울을 이용한 개발 의뢰였기 때문에 광학적인 한계가 많았습니다.



이러한 광학적인 한계를 극복하기 위해 프레넬팩토리코리아는 광학설계 프로그램을 통해 1차적인 광학 설계 및 분석을 진행하였습니다. 또한 전반사 거울에 비치는 화면의 모습들이 하나의 화면처럼 베젤이 보이지 않게 나오는 것이 목적이었기 기구 설계 단계에서 전반사 거울의 각도 및 위치를 변경할 수 있게 설계하였습니다.

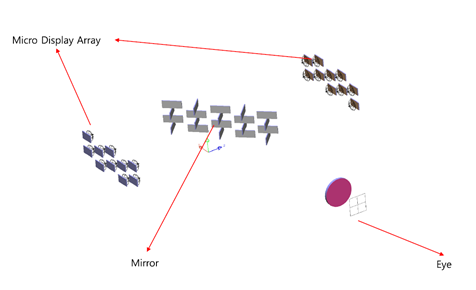

아래는 광학설계 단계에서의 사진입니다.





광학설계 프로그램에는 눈을 설정하는 기능이 없기 때문에 눈의 역할을 하는 렌즈와 리시버를 추가하여 설계, 분석하였습니다.

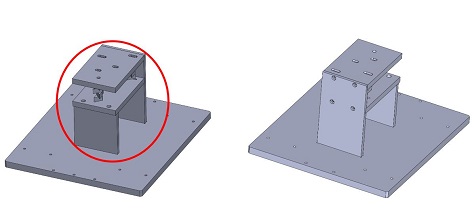

아래는 3D 설계 프로그램을 이용한 기구물 설계 단계에서의 사진입니다.







배열된 디스플레이와 미러의 공차를 최대한 줄이기 위하여 사진에 표시된 부분은 금형 수준의 공차관리를 진행하였습니다.



다음은 실제 제작된 기구물의 모습입니다.







프레넬팩토리코리아는 이번 개발 의뢰에서 광학설계 프로그램을 이용한 광학설계 단계부터 3D설계 프로그램을 이용한 기구 설계, 실 제작 후 테스트까지 단계별로 진행하였습니다.



프레넬팩토리코리아는 전문적인 광학회사로 광학 시뮬레이션 프로그램을 통해 고객이 원하는 사양의 광학계를 설계, 제작하고 있습니다.





--

김명중 / 대표이사

프레넬팩토리 코리아

TEL : 070-7605-2866

MOBILE : 010-5248-4630

mj.kim@fresnelfactory.com







posted by 댄디킴
2020. 8. 28. 13:23 카테고리 없음

최근 PIR(Passive Infrared)용 렌즈에 대한 개발 문의가 계속되고 있습니다. 일반적으로 PIR(Passive Infrared)용 렌즈는 다수의 프레넬 렌즈들이 a x b 개의 배열로 되어 있습니다.



PIR(Passive Infrared)용 렌즈의 모양은 평평하지 않고, 둥글거나 네모난 모양이 대부분입니다. 또한 FIR(Far Infrared)의 투과가 가능한 별도의 재질을 사용해야 합니다.



거기에 일반적인 렌즈가 아닌 프레넬 렌즈 패턴 여러 개가 들어가게 되면 광학설계 프로그램으로 정확히 모델링해 시뮬레이션하기 어렵습니다.


프레넬팩토리코리아는 최근 진행한 프레넬 패턴을 활용한 PIR용 렌즈 개발 건에 대하여 광학설계 프로그램을 통한 세부적이 모델링을 진행하였고, 추가적으로 렌즈를 통한 PIR 센서의 감지 범위도 예측할 수 있었습니다.


광학 설계 프로그램을 이용해 프레넬 패턴이 들어간 곡면 렌즈를 모델링 하였습니다. 광학 설계 프로그램만 사용하기엔 설계가 불가능해 3D 설계 프로그램과 함께 설계하였습니다.


고객이 원하는 감지영역에 맞게 프레넬 패턴을 설계, 배열하였습니다. 또한 금형 제작 및 사출도 고려해 설계하였으며, 파장대에 맞는 적합한 재질로 설계하였습니다.

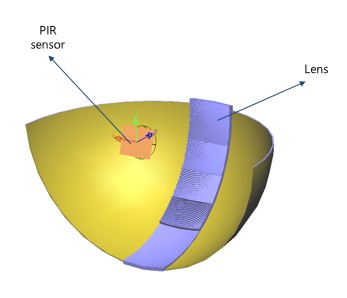

광학 설계 프로그램과 3D 설계 프로그램을 이용한 렌즈 모델링 화면입니다.

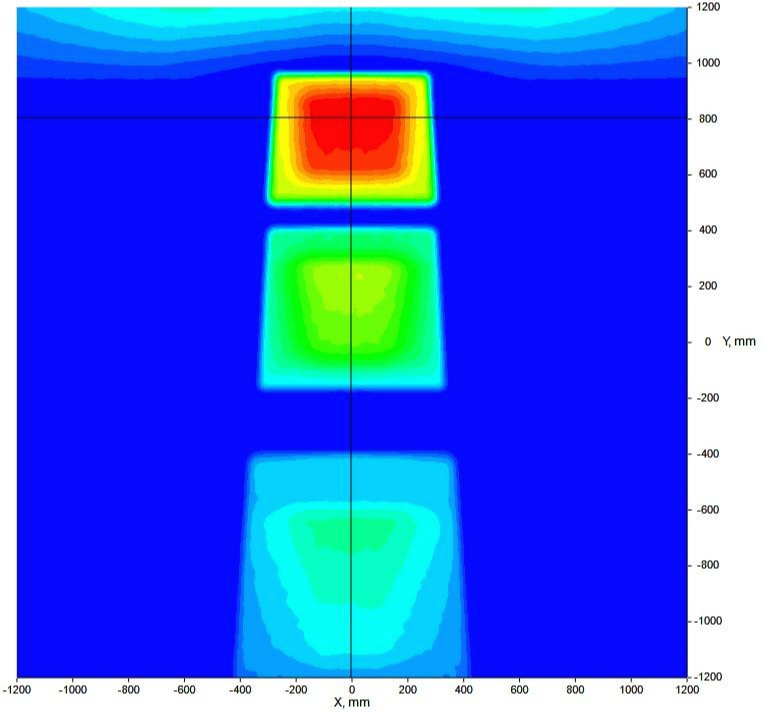

다음은 감지 범위에 대한 시뮬레이션 결과입니다. 해당 거리에 어느 정도의 영역을 감지하는지 분석한 결과입니다.







프레넬 패턴 설계 시 실제 금형 제작, 사출 조건을 고려해 Tip radius, angle 최적화를 진행하였습니다.



프레넬팩토리코리아는 전문적인 광학회사로 광학 시뮬레이션 프로그램을 통해 고객이 원하는 사양의 광학계를 설계, 제작하고 있습니다.





--
김명중 / 대표이사
㈜ 프레넬팩토리 코리아
TEL : 070-7605-2866
MOBILE : 010-5248-4630

mj.kim@fresnelfactory.com



















posted by 댄디킴
2020. 7. 31. 16:25 (주)다이프로 광학자료

최근 보안용 광학계에 대한 개발 문의가 늘고 있습니다. 보통 보안용 광학계는 눈에 보이지 않는적외선을 이용합니다. 적외선을 송신해 물체에 맞고 돌아오는 빛을 수신하는 방식으로 구성되어 있습니다.



프레넬팩토리코리아에도 보안용 광학계 개발 문의가 있어 프레넬렌즈와 반사판을 이용한 적외선방식의 보안용 광학계 설계를 진행하였습니다.



다음은 프레넬팩토리코리아에서 진행한 적외선 방식의 보안용 광학계 설계에 대한 내용입니다.

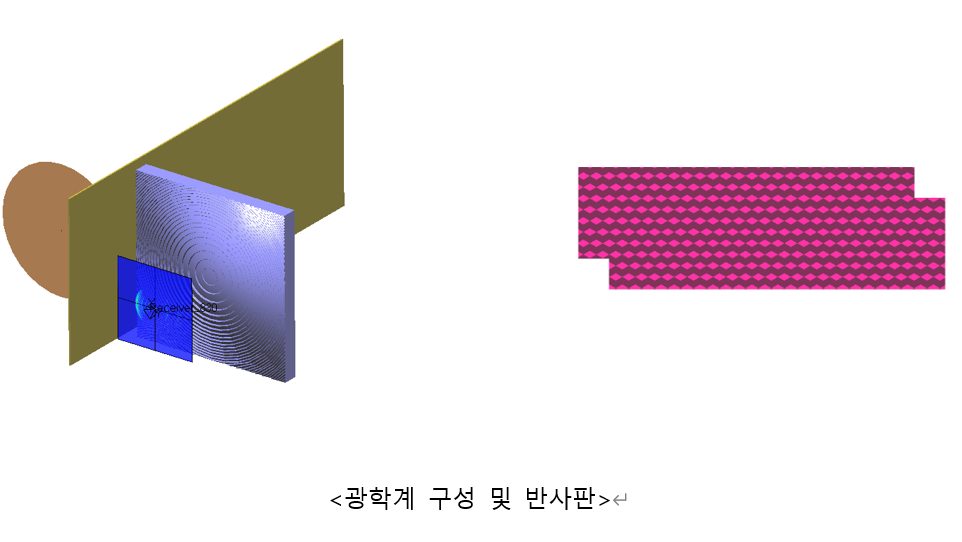

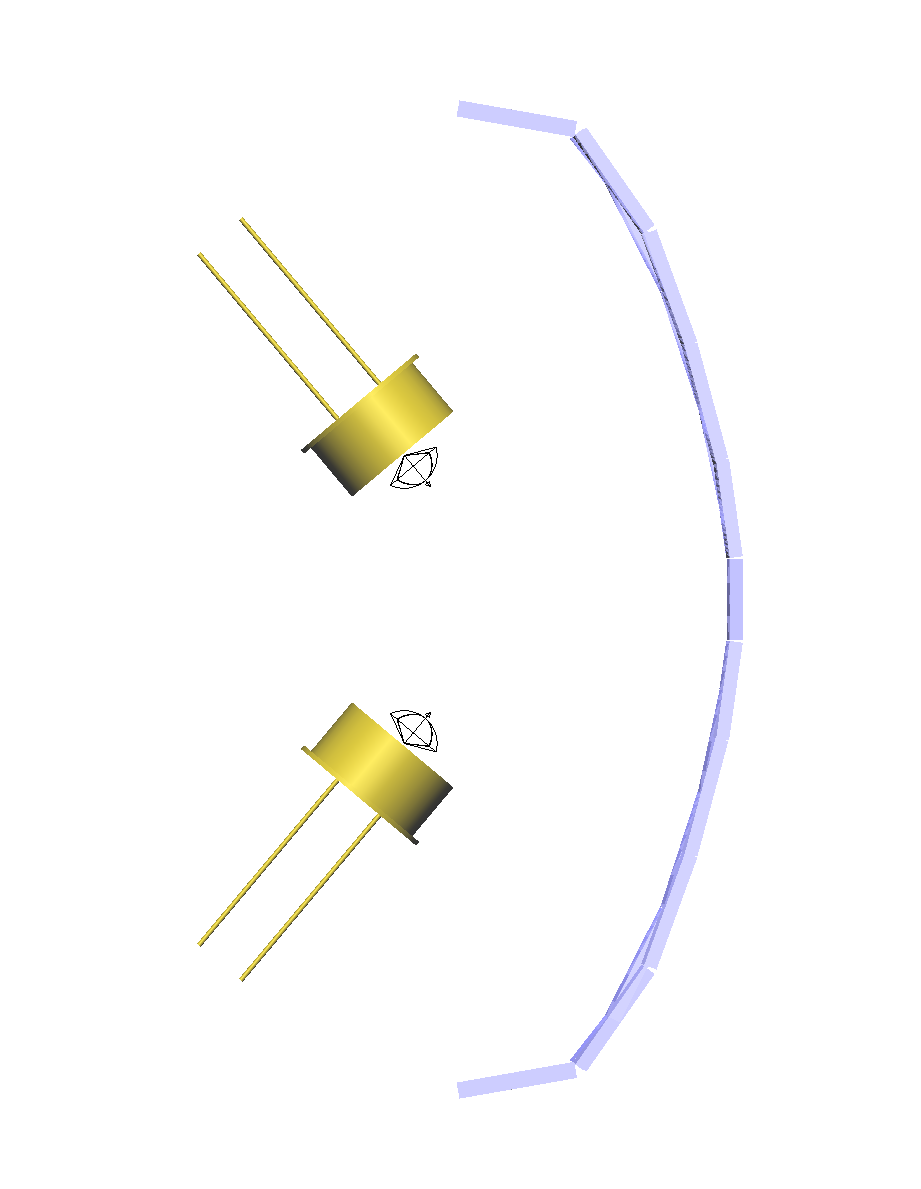

프레넬팩토리코리아는 광학 설계 프로그램을 통해 NIR laser와 반사판, 그리고 수신부 프레넬 렌즈를 모델링 하였습니다.



해당 보안용 광학계는 수신부 센서에 최대한 많은 빛이 도달해야 감지 감도가 높아지기 때문에 반사판을 이용해 반사시킨 후 프레넬 렌즈로 최대한의 빛을 모아주는 형태로 설계하였습니다.

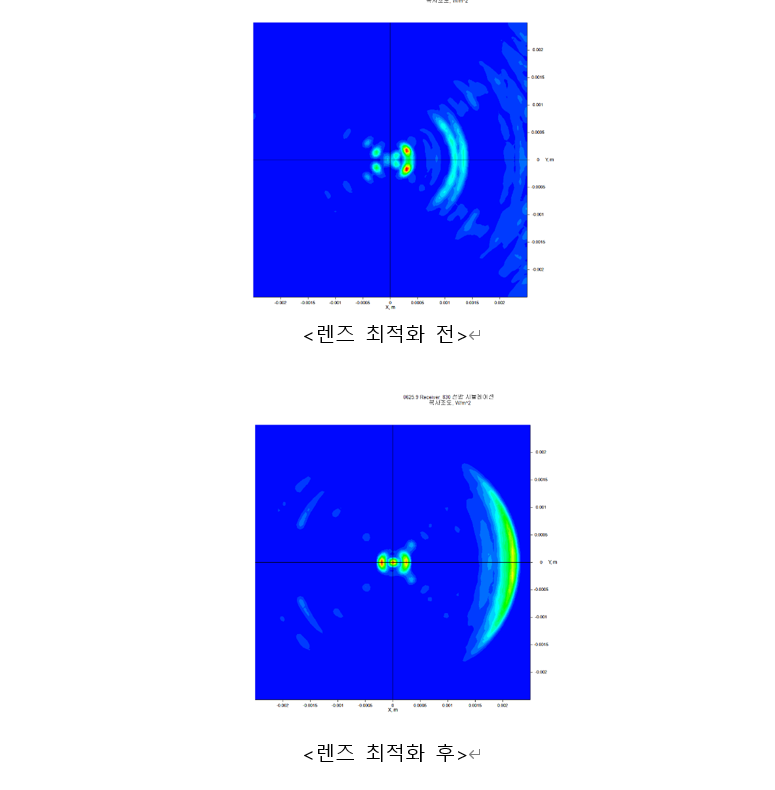

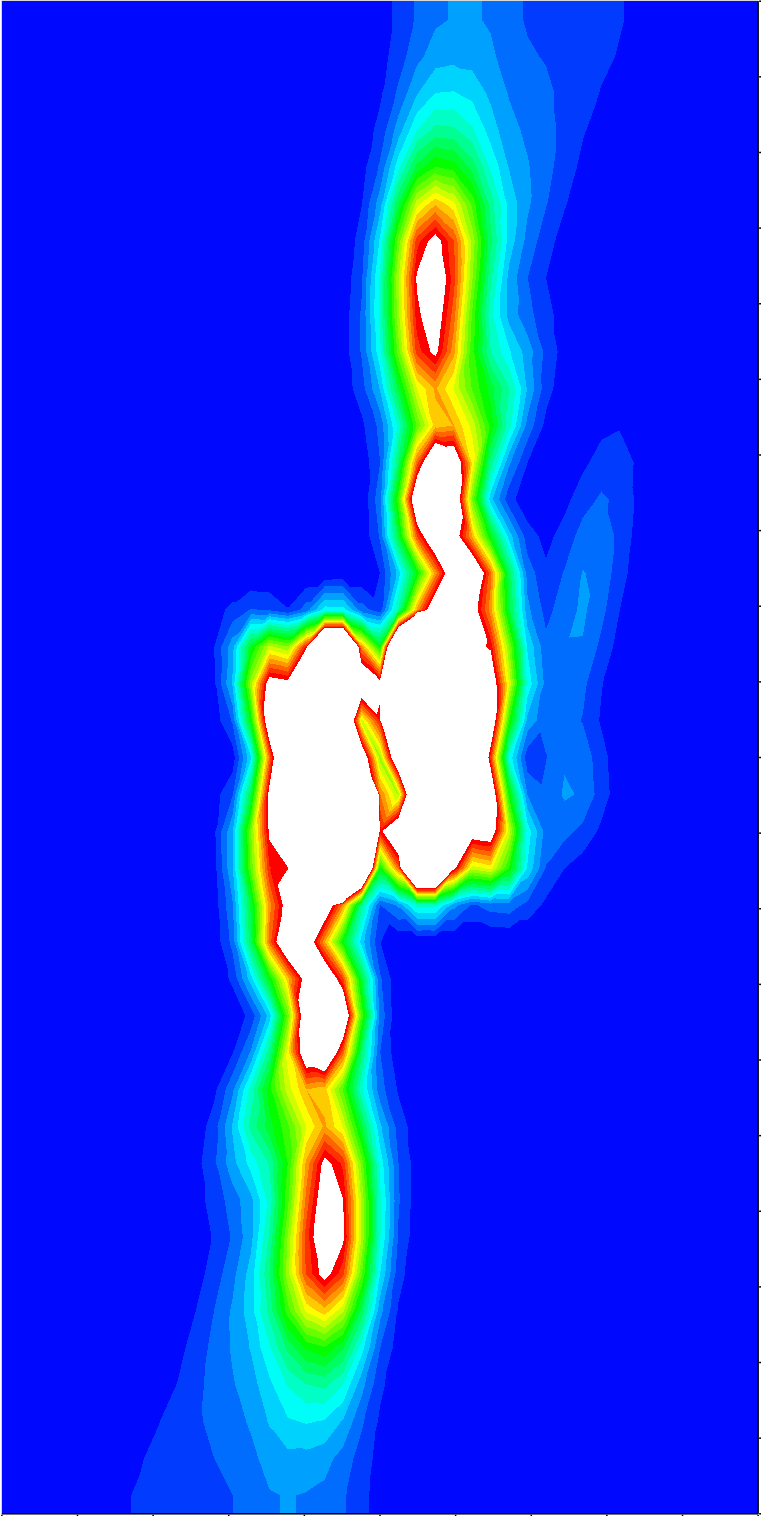

아래 사진은 프레넬렌즈 최적화 전에 센서에 도달하는 빛의 분포와 프레넬렌즈 최적화 후에 센서에 도달하는 빛의 분포를 비교한 결과입니다.



프레넬렌즈 최적화 전의 결과는 빛이 많이 퍼져 있었습니다. 하지만 최대한 많은 빛을 센서 안으로 모아주기 위한 최적화 후의 결과는 센서 안으로 빛이 집광 되었고, 실제로 센서에 도달하는 빛의 총량은 약 2배의 상승이 있었습니다.



프레넬팩토리코리아는 전문적인 광학회사로 광학 시뮬레이션 프로그램을 통해 고객이 원하는 사양의 광학계를 설계, 제작하고 있습니다.







--

김명중 / 대표이사

프레넬팩토리 코리아

TEL : 070-7605-2866

MOBILE : 010-5248-4630

mj.kim@fresnelfactory.com







posted by 댄디킴

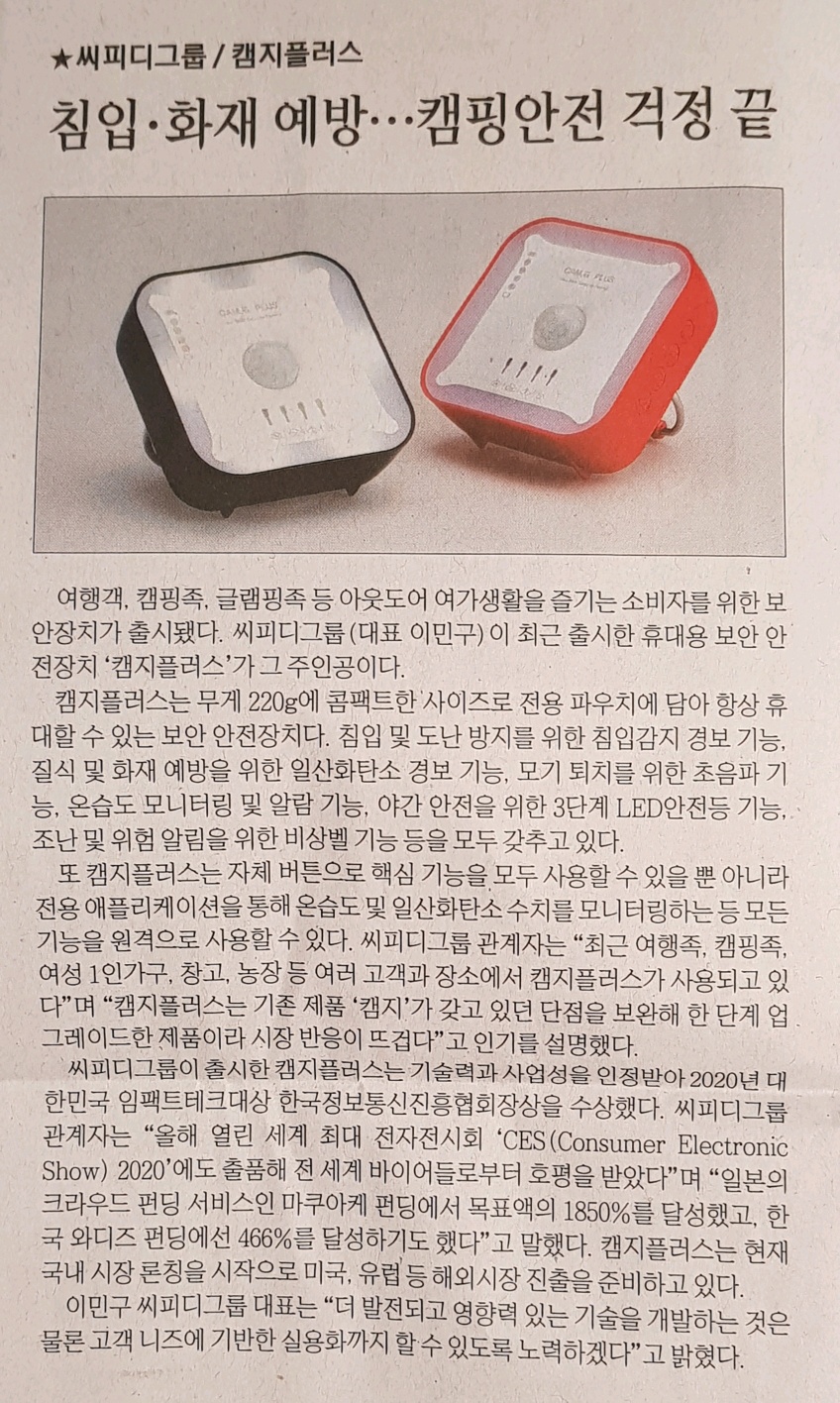

저희 회사의 동작감지센서용 렌즈를 사용한 제품이 신문에 나와서 소개드립니다.

씨피디그룹은 현재 저희의 PD11-12010모델을 사용중입니다. 해당렌즈는 주차장 조명관리시스템 등에도 사용되는 제품으로 감지거리 10m, 각도 120도의 제품입니다.

동작감지센서 렌즈의 경우 렌즈의 제대로 된 역할을 하지 못하는 카피 제품이 상당히 많습니다. 사출물이기에 크기나 외형은 동일하지만, 정작 가장 중요한 렌즈면은 제역할을 하지 못해 감지성능이 발휘되지 않는거지요. 렌즈 성능을 하지 못한다는 것은 다른 예로 생각해보면 안경렌즈가 있습니다. 겉보기는 동일한 안경알이지만, 그 광학품질에 따라 착용하는 사람이 느끼는 선명함과 눈에 건강에 미치는 영향은 천지차이인거지요. PIR센서 렌즈도 같은 렌즈이기에 동일합니다. 다만 저희 눈에 보이지 않는 적외선 영역을 사용하기에 덜 민감해보이는거지요.

기타 문의 mj.kim@fresnelfactory.com

posted by 댄디킴
