프레넬팩토리코리아의 개발 STEP을 따른 AR용 프레넬 렌즈 개발사례를 소개합니다.
신속한 고성능 렌즈개발을 위하여 아래 단계대로 진행하였습니다

 <프레넬팩토리의 개발 단계>




1. 고객사의 요구조건 확인 및 개발 목표선정
고객사는 AR의 스마트폰 화면을 선명한 이미지로 보여주면서 FOV65도 이상의 요구조건이 있었습니다.




2. 기존에 보유한 AR렌즈 실측과 ZEMAX시뮬레이션 성능 차이 확인
AR렌즈 같은 경우는 시뮬레이션과 실측의 성능 차이가 큽니다. 프레넬팩토리코리아는 실측의 성능을 고려하기 위하여 기존에 보유하고 있는 AR렌즈들의 시뮬레이션과 실측 실험 비교를 통하여 차이를 확인하였습니다.

<시뮬레이션과 실측 비교>



3. 고객사 조건에 알맞은 광학설계
앞서 선행실험의 결과를 감안하여 고객사 조건에 알맞은 광학 설계를 진행하였습니다.
또한 AR기구물의 특성상 어지러울 수 있으므로 양안의 광량을 비교하였습니다.


<지맥스 시뮬레이션 사진>




4. 광학 금형 설계 및 제작
미세한 프리즘 패턴의 우수한 성형을 보여주는 광학 금형을 제작하였습니다.




5. 렌즈 제작
개발이 완료된 렌즈의 샘플입니다.

<개발 렌즈 사진>




6. 렌즈 성능 검증
요구조건대로 맞는지 성능을 검증하고 아래와 같은 실측을 통하여 FOV까지 검증하였습니다.
FOV75와 선명한 이미지에 고객사도 만족하였습니다.


프레넬팩토리코리아는 프레넬 렌즈 전문기업으로 렌즈 개발 one-stop서비스를 제공하고 있습니다.

posted by 댄디킴

댓글을 달아 주세요

8월 21일 전자회관에서 ‘홀로그램 융복합산업 포럼총회’가 개최되었습니다. 김승철 박사(KT융합기술원 Service 연구소)님이 ‘KT의 홀로그램 관련 연구개발 동향’을 발표하였습니다. 발표내용 중, ‘프리즘 어레이 기반의 플로팅 홀로그램’에 프레넬팩토리코리아가 용역과제로 참여한 부분이 있어서 정리하였습니다.


<홀로그램 융복합산업 포럼총회 중 김승철박사 발표현장>

KT 김승철 박사님은 프리즘 어레이 기반의 플로팅 홀로그램을 1)프리즘 어레이 기반의 투과형 플로팅 홀로그램 , 2)프리즘 어레이 기반의 듀얼레이어 플로팅 홀로그램 두가지로 분류해서 발표하였습니다.

<홀로그램 기반 서비스 요구사항>
 입체감/공간감
- 투과형 시스템
- 다중 레이어 시스템
 Compact한 시스템
-   Compact한 광학설계
 Full color / Clear image
- Color aberration 보정 알고리즘
- 영상 노이즈 제거 기술
 Low Cost
- 저렴한 시스템 가격

 (출처: KT융합기술원 김승철 박사 발표자료)


홀로그램 기반 서비스는 위와 같은 사항이 요구됩니다. 프레넬팩토리코리아도 이를 목표로 2016년 1월 4일부터 2018년 1월 6일까지 개발구매와 용역으로 참여하였습니다


<프리즘 어레이 기반의 플로팅 홀로그램 (출처: KT융합기술원 김승철 박사 발표자료)>


프리즘 어레이 기반의 투과형 플로팅 홀로그램에서 광 경로로 인한 영상 노이즈는 시역조절필터로 제거하였습니다. 색분산 노이즈는 color aberration 보정 알고리즘을 통하여 제거 하였습니다. 프리즘 어레이 기반의 투과형 플로팅 홀로그램은 5G버스 내부 홀로그램  live에 시연되었습니다.

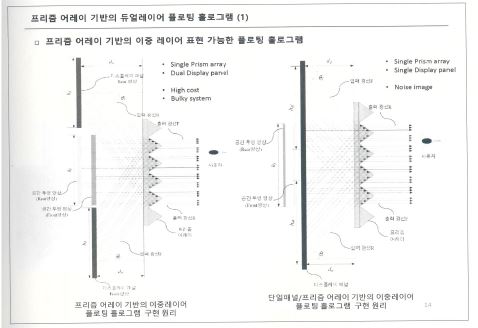

<프리즘 어레이 기반의 듀얼레이어 플로팅 홀로그램 (출처: KT융합기술원 김승철 박사 발표자료)>


프리즘 어레이 기반의 듀얼레이어 플로팅 홀로그램은 공간투영영상을 두개 사용하여서 이중레이어 표현을 가능하게 하였습니다. 평창5G Village 내부에 설치되어 홍보영상을 홀로그램으로 시연하고 있습니다.

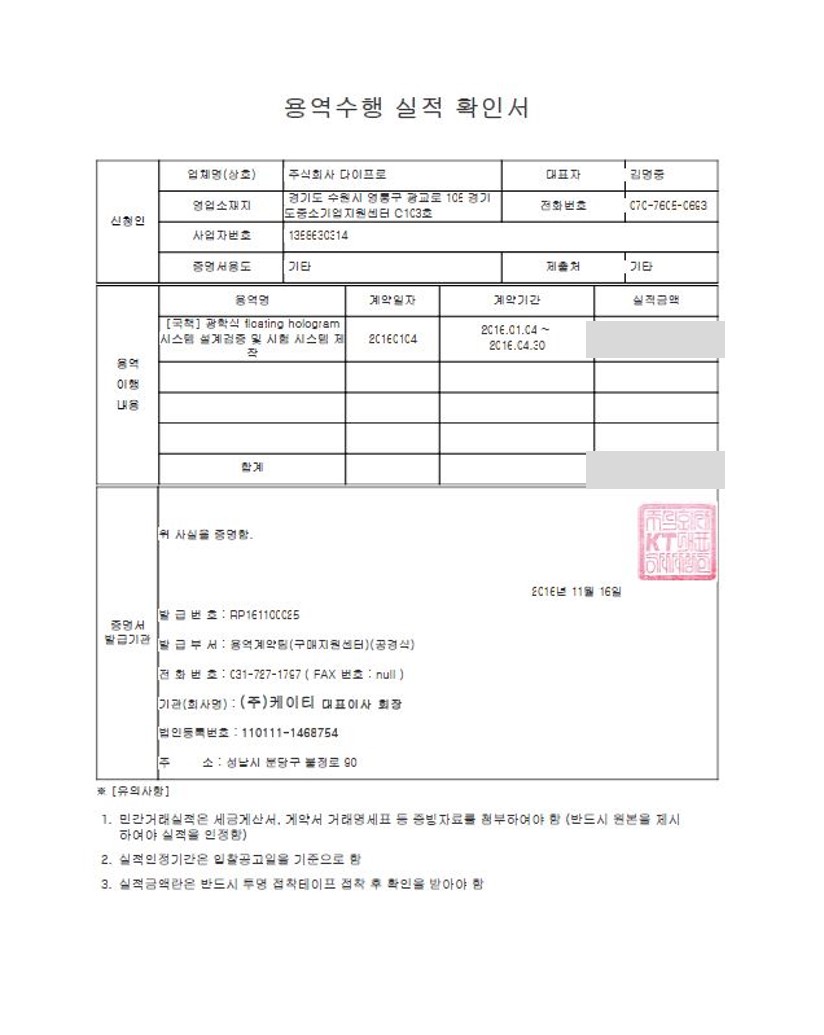

프레넬팩토리코리아는 아래와 같은 KT용역과제를 시행하였습니다.


계약종류 날짜 계약명
용역 2016.01.04~2016.04.30 광학식 floating hologram 시스템 설계검증 및 시험 시스템 제작
용역 2016.05.17~2016.06.30 광학식 플로팅 홀로그램 시스템 시뮬레이터 개발


프레넬팩토리코리아는 3D Display, AR/VR/MR, 홀로그램에 사용되는 프레넬렌즈, MAL, Lenticular를 설계/제작하며 협력/용역 연구도 가능합니다.


--
김명중 / 대표이사
㈜ 프레넬팩토리 코리아
TEL : 070-7605-2866
CEL : 010-5248-4630
mj.kim@fresnelfactory.com

posted by 댄디킴

댓글을 달아 주세요

Casting방식으로 제작된 프레넬 렌즈를 소개합니다.

다이프로에서는 55인치 이상의 대형장치 무안경 3D 광학요소로 사용될 광학렌즈를 개선하던 중, 고품질 이미지 획득을 위해서 광학적 특성을 좋게 해줄 Casting방식을 처음 도입하여 프레넬 렌즈를 개선하였습니다

2ed36474c65e795821561323d7eae929_1550810


안녕하세요 다이프로입니다

Casting 방식으로 제작된 프레넬 렌즈를 소개합니다.

다이프로에서는 55인치 이상의 대형 장치 무안경 3D 광학요소로 사용될 광학렌즈를 개선하던 중, 고품질 이미지 획득을 위해서 광학적 특성을 좋게 해줄 Casting 방식을 고려하게 되었습니다.

Casting 이란, 액체 상태의 재료를 형틀에 부어 넣어 굳혀 모양을 만드는 방법입니다. 금형의 두께와 정밀도, 광학적인 개선에 적합한 성형 방식입니다

주로 프레넬 렌즈는 Hotpress 방식으로 성형하지만, 두께 균일도가 나쁘다는 단점이 있습니다.

Casting 방식은 원재료인 PMMA가 액상인 상태로 금형에 주입이 되기 때문에 흐름이 좋고 순도가 높습니다. 이로 인해 두께 균일도, 정밀도, 재질의 광학적인 특징이 상대적으로 뛰어납니다.

아래는 새로 도입된 Casting 방식과 기존의 Hotpress 방식의 비교표입니다.

 2ed36474c65e795821561323d7eae929_1550810

Casting 방식은 Hotpress 방식에 비해 두께 균일도와 투과율이 더 우수하기에 정밀한 품질이 요구되는 렌즈의 생산으로 적합한 방식입니다.


아래는 Casting 방식으로 제작된 프레넬 렌즈의 샘플입니다

 2ed36474c65e795821561323d7eae929_1550810

<CASTING 방식으로 제작된 프레넬 렌즈>


다이프로는 이번 개발 사례를 시작으로 추후 Casting 공정을 지속적으로 개선할 계획입니다.

다음 포스팅은 casting 방식과 Hotpress 방식으로 제작된 렌즈들의 특성들을 비교해보겠습니다.

다이프로는 프레넬 전문 광학회사로 고객의 어플리케이션에 따라 다이프로가 보유한 6가지의 렌즈 제작 방식 중, 적절한 방식을 제안합니다.




------------------------------------------------------------------------------------

김명중 / Myung Joong KIM

주식회사 다이프로 www.diypro.co.kr

대표이사 / CEO

Mobile : +82 10-5248-4630 / E-mail : mjkim@diypro.co.kr

posted by 댄디킴

댓글을 달아 주세요

안녕하세요. 다이프로입니다.



오늘 소개해드릴 제품은 네덜란드 ARYZON 사에 공급 중인 VR렌즈입니다.



5d1bda395ffadb077480792ac910144b_1527221
5d1bda395ffadb077480792ac910144b_1527221


VR기기의 부품 중 하나로 공급되는 본 렌즈는 투광율 25%, 40%, 60%로 각각 제작되어 납품되었습니다.



5d1bda395ffadb077480792ac910144b_1527221

투광율 25%


5d1bda395ffadb077480792ac910144b_1527221

투광율 40%


5d1bda395ffadb077480792ac910144b_1527221

투광율 60%


5d1bda395ffadb077480792ac910144b_1527221


ARYZON 사와는 올해 1월에 라스베가스에서 열렸었던 CES 2018에서 인연이 되어 공급까지 연결되게 되었습니다.



광학렌즈 및 프레넬렌즈 제작문의

다이프로 +82 70 7605 1652

mjkim@diypro.co.kr

posted by 댄디킴

댓글을 달아 주세요

안녕하세요? 주식회사 다이프로입니다.



이번에 소개해드릴 제품은 L모 전자에 Imaging 용도로 공급된 반사 프레넬 렌즈입니다.



다이프로 뿐만 아니라 해외 제품 중에서도 적합한 사양의 렌즈가 없어, 역설계를 통해 제작된 렌즈입니다.





5dafb1cd4bb2025bb70924b0a1a220f7_1480058




최근 들어 3D Display나 VR용 프레넬 렌즈를 찾으시는 고객사가 늘어나고 있는 추세입니다.



다이프로는 꾸준한 연구개발을 통해 다양한 용도의 프레넬 렌즈를 국내외로 공급하고 있는 광학 회사입니다.



광학렌즈 및 프레넬렌즈 제작문의

다이프로 +82 70 7605 1652

mjkim@diypro.co.kr



posted by 댄디킴

댓글을 달아 주세요

이번에 보여드릴 내용은 "3D 홀로그램 프로젝터" 개발 건입니다.



b000e45a0edfb11706be8eeeb05483ec_1464682


기존의 보편적인 프로젝터는 초점을 단 1개만 가질 수 있게 설계된 반면에, 위 프로젝터는 10여장의 각종 렌즈를 사용해 연속초점”을 가능케 함으로서 굴곡이 있는 면에서도 왜곡이나 흐림이 없이 선명하게 영상을 표현할 수 있게 하였습니다.



b000e45a0edfb11706be8eeeb05483ec_1464682


스크린 1과 스크린 2는 각각 다른 초점을 갖고 있습니다.

각각 다른 거리에 있는 면에도 단 한대의 프로젝터를 통해 선명한 이미지를 맺힐 수 있도록 합니다.

적용 사례는 아래와 같습니다.



그림 1

b000e45a0edfb11706be8eeeb05483ec_1464682





그림 2

b000e45a0edfb11706be8eeeb05483ec_1464682



그림 1과 같은 공간과 조형물을 그림 2와 같은 이미지를 쏘려면 기존의 방법으로는 총 3대의 프로젝터가 필요합니다.

(뒷배경, 단상, 석고 머리)

그러나 다이프로에서 개발한 “3D 홀로그램 프로젝터는 단 한대로 위와 같은 모습을 연출할 수 있습니다.



그림 3

b000e45a0edfb11706be8eeeb05483ec_1464682



옆에서 본 모습은 그림 3과 같습니다.



                                                                   (ref. 범어아트스트리트 SPACE 1-4)
-----------------------------------------------------------------------------------------

3D 홀로그램 프로젝터 및 프레넬렌즈 문의



다이프로 +82 70 7605 1652



posted by 댄디킴

댓글을 달아 주세요

한국 전자통신의 R&D를 이끌어가고 있는 유수의 연구원에서 개발의뢰한 제품입니다.



여러 개의 프레넬 렌즈의 어레이가 벌집 모양으로 중앙에 배열되고 외곽은 투명으로 처리된 광학렌즈입니다.



고객사로부터 렌즈크기와 초점거리 등의 요구데이터를 바탕으로, 광학설계와 금형설계 그리고 금형제작하여 생산까지 저희 다이프로에서 맡았습니다.



아쉽게도 정확한 사용용도는 모르지만 UX 등의 디스플레이에 연관된 용도로 사용될 것으로 생각됩니다.







위의 사진은 형태만 구현한 목업입니다.







1차 샘플입니다. 렌즈 어레이 부분을 제외한 외곽이 Blur 처리되어 있습니다.



목업 제품에 비해 중앙의 프레넬렌즈 부분의 효과가 두드러져 보입니다.





2차 샘플입니다. 렌즈어레이 이외의 외곽 부분을 고객사의 요구에 따라 투명하게 변경되었습니다.





광학렌즈 및 프레넬렌즈 제작문의

다이프로 070 7605 1652

mjkim@diypro.co.kr
