최근 NIR용 렌즈개발 의뢰가 늘어가고 있습니다. NIR(Near Infrared)은 근적외선 영역대를 뜻하는데 최근 자율주행자동차(ADAS), 사물인터넷IoT(Internet of Thing), ToF(Time of Flight), 뷰티, 헬스케어, 검사기기, 의료기기등에 쓰이고 있습니다.
뿐만 아니라, 센서분야에서의 수요도 꾸준히 증가하고 있습니다. 프레넬팩토리에도 최근 E사로부터 LED에서 나온 빛을 NIR센서(포토다이오드)로 집광시키는 프레넬 렌즈 개발의뢰가 있었습니다. 이에 프레넬팩토리는 광학 시뮬레이션을 통해 집광효율을 37%가량 증가시키는 NIR센서용 렌즈를 설계 하였습니다.
|
|

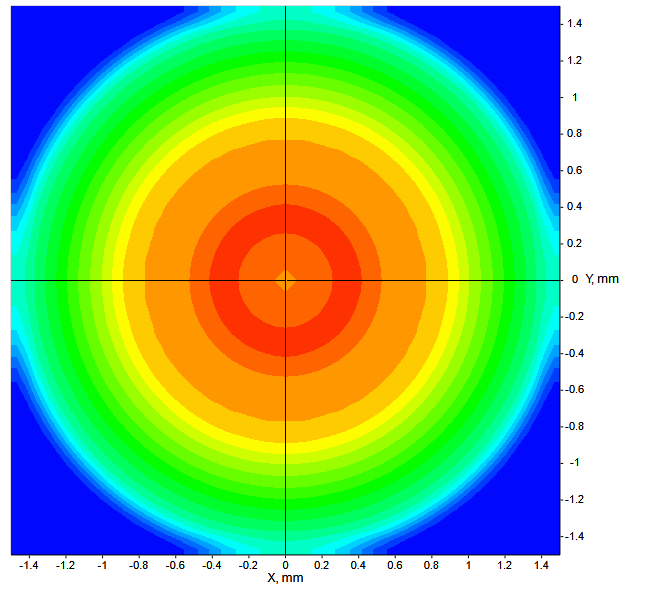

Without fresnel lens | With fresnel lens | 렌즈 미사용 대비 |
|
광량 |
11.9574mW |
16.4180mW |
37%증가 |
하지만 렌즈 거치에 대한 기구적인 문제가 있었고, 이에 프레넬팩토리는 집광효율 뿐만 아니라 기구적인 부분도 고려해 기존보다 46%의 집광효율을 증가시키는 TIR(Total Internal Reflection)구조가 접목된 NIR센서용 프레넬 렌즈를 개발 하였습니다.
|
|

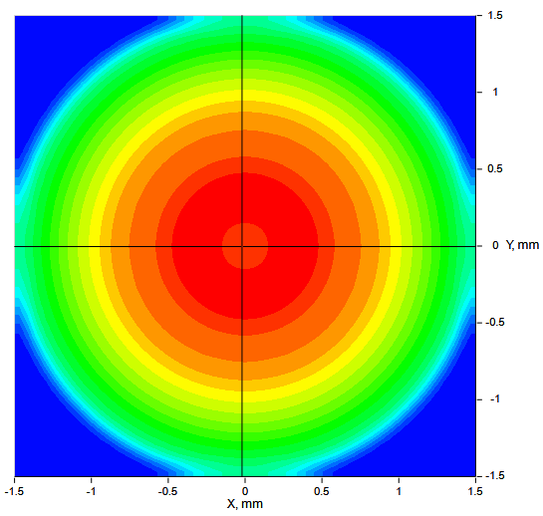

Without fresnel lens | With TIR+fresnel lens | 렌즈 미사용 대비 |
|
광량 |
11.9574mW |
17.5180mW |
46% 증가 |
해당 개발 렌즈는 LED에서 나온 빛을 집광시켜 수신부인 NIR센서(포토다이오드)에 도달하게끔 개발되었으며, 레이저와 같은 발광부에 사용 할 경우 효율이 떨어집니다.
프레넬팩토리는 전문 광학 회사로 고객의 광학적인 요구와 기구적인 부분을 함께 고려한 광학 설계를 진행합니다. 뿐만 아니라 여러 광학적 재질을 보유하고 있어 제품제작 단계도 빠른 대응이 가능합니다.
--
