CPV Fresnel Lens Mold Core 제작

댄디킴 2018. 11. 29. 15:47

제품명 : CPV Lens Mold Core

용도 : 집광형 태양전지 모듈용

Lens size : 120x120mm (4 cavities)

Focal area size : 6x6mm

집광배율 : 400배

이번에 소개해드릴 제품은 CPV Lens Mold Core입니다.

업체에서 PMMA재질로 집광배율 300배 이상은 요청하였기 때문에

손실을 감안하여 400배로 제작하였습니다.

(입사면, 출사면 투과율 95%, 회절율 90%, 수렴부 98%, 종합효율 80%)

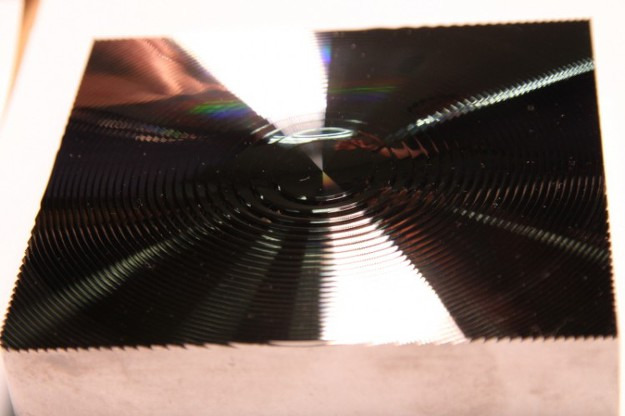

Mold Core

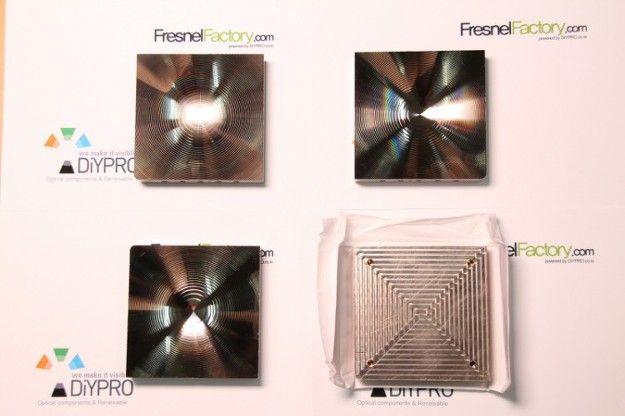

Mold Base에 고정을 위한 후면 홀 가공 및 Heating, Cooling을 위한 측면 가공이 이루어졌습니다.

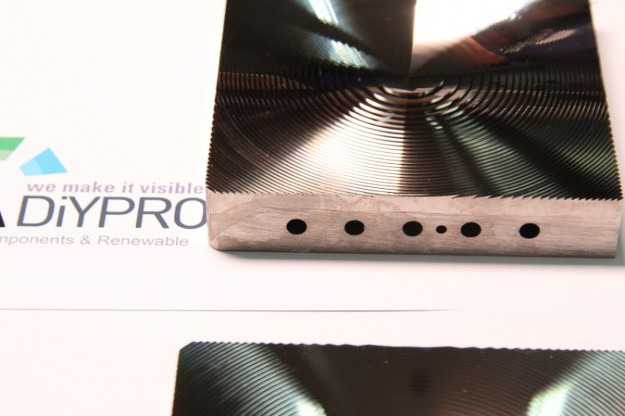

측면 가공

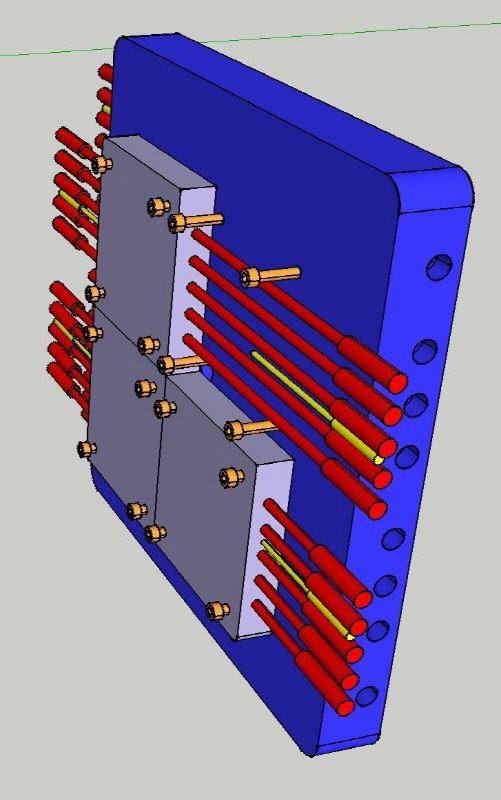

Mold Core 장착부입니다.
